Ce tuto peut aider à paramétrer une Caméra IP wifi type Maygion V3 (ou une de ces nombreuses copies) :
Ce tuto peut
servir pour d'autres caméras IP, les menus et fonctions seront un peu différents.
Les thèmes
abordés dans ce tuto seront :
- le
branchement et la mise en service
- le
paramètrage de l'adresse IP, des paramètres WIFI, les paramètres FPT (envoi de photos capturées)
- paramètrage
de la box (parefeu, NAT) pour pouvoir visualiser la vidéo à partir d'internet sur ordinateur, telephone, iphone, ...
Première étape : le branchement et la mise en service
1 : brancher l’adaptateur secteur
2 : brancher avec un cordon réseau (croisé) au routeur et à la caméra (car le cryptage wifi peut empêcher la
connexion actuellement)

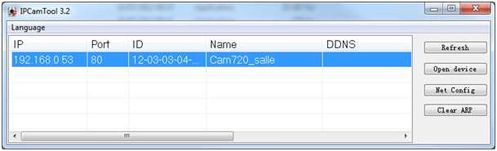

3 : installer et lancer le programme joint sur le CD « IP CAM Tool » (il donne l’adresse réseau le la
camera)
Faire un double clic sur la caméra à régler (ou entrer l’adresse dans la barre d’adresse de internet explorer.
On arrive sur la page login : user : admin, mot de passe : admin, cliquer sur login »
Il est préférable d'utiliser Internet Explorer (c’est préférable car on utilise alors la caméra à 100%).
Pour IE, il faut installer l’activeX (OCX).
Si IE vous dit qu’il n’accepte pas cet activeX (non signé ou truc du genre), il faut modifier les paramètres par défaut
de IE :
Outils/options internet/sécurité/personnaliser le niveau Rubrique activeX : autoriser les contrôles précédemment…,
autoriser les scriptlets, demander les contrôles non signés.
Fermer IE complètement et réessayer… çà devrait fonctionner cette fois.
On arrive sur l’écran principal.
Etape 2 : paramètrage
On va maintenant paramétrer (et valider les pages modifiées) :
A : Configuration réseau (Net Connection) :
Soit on laisse le routeur définir une adresse dynamique, soit on entre un adresse et les paramètres adaptés à son routeur
(en cas d’erreur il faudra faire un reset derrière la caméra)
On peut laisser par défaut mais une adresse IP fixe est obligatoire si on veut voir sa
camera sur internet : à l’extérieur de son réseau.
Pour SFR :
Adresse IP : 192.168.1.xxx (ou xxx est une valeur de votre choix comprise entre 200et 250 pour ne pas géner le
DHCP)
Masque : 255.255.255.0 (les trois premiers groupes doivent être ceux de la passerelle)
Passerelle (gateway = votre box) : 192.168.1.1
DNS (le serveur qui donne le nom des sites via leur adresse IP) : on redirige sur la box : 192.168.1.1
Port HTTP : 80 (par défaut)

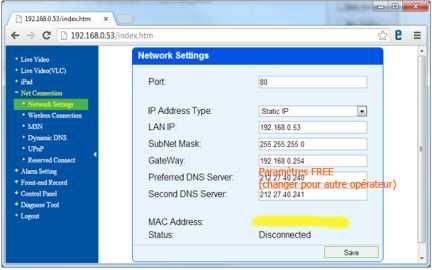

Pour FREE :
Adresse IP : 192.168.0.xxx (ou xxx est une valeur de votre choix comprise entre 50 et 250 pour ne pas gêner le
DHCP)
Masque : 255.255.255.0 (les trois premiers groupes doivent être ceux de la passerelle)
Passerelle (gateway = votre box) : 192.168.0.254
DNS (le serveur qui donne le nom des sites via leur adresse IP) : actuellement c'est : 212.27.40.240 (secondaire :
212.27.40.241)
Port HTTP : 80 (par défaut)
Configuration WIFI :
Chercher votre réseau, choisir le cryptage (souvent WPA TKIP), entrer la clé (souvent, c’est sur la box internet) ,
valider.
Pour vérifier si la config et bonne, débrancher le cordon réseau, rebooter la caméra : enlever et remettre le cordon
d’alimentation) et lancer « IPCAMTOOL », attendre et en moins d’une minute : votre caméra apparait dans la liste… (sinon, rebrancher le câble réseau et trouver l’erreur : clé
erronée ?)

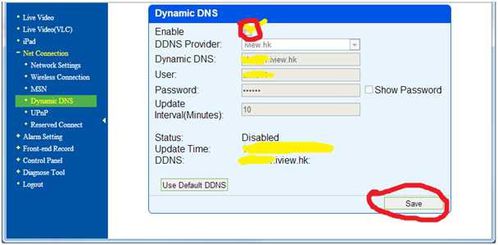

Configuration DDNS (Dynamic DNS) :
si vous avez une adresse IP INTERNET FIXE (pas la 192.168….., çà
c’est celle du réseau de votre maison ou bureau) : alors pas besoin (si vous ne savez pas, demander à votre fournisseur d’accès FREE, orange, Alice, …)
Chez FREE, votre adresse IP est fixe : passez cette étape.
Si votre IP n’est pas fixe, utiliser la fonction DNS de votre caméra (étiquette sous la caméra), cocher Enable et
Save.
Voila, c’est presque fini pour la caméra mais il est préférable de modifier aussi :
Nom personnalisé
: Donné un nom personnalisé du genre : Salle n°212
Surtout si on a plusieurs caméras, dans Control Panel / Device Information
On peut aussi ajouter un message personnalisé dans « gretting »
Date et heure : régler l’heure manuellement au automatiquement
Dans Date and Time
Configuration utilisateurs : Donné des droits admin, utilisateurs, …
Changer au minimum le mot de passe par défaut IMPORTANT

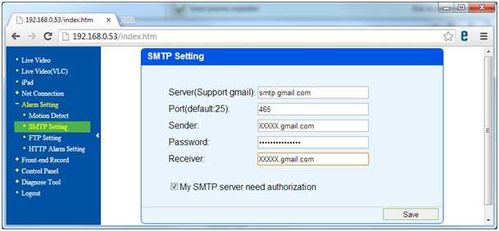

Configuration Mail :
Fonction super cool, la caméra vous envoie un mail si un mouvement est détecté (avec photo en pièce jointe) :
Aller dans Alarm Setting / SMTP Setting
Fonctionne très bien avec mail « laposte.net », (utiliser le port 465 avec GMAIL…), mettre votre identifiant et
votre mot de passe comme sur capture d’écran .
Activer la détection et les horaires (si besoin) dans « Motion Detect »
On peut sélectionner juste une petite zone « sensible » mais du coup, il ne faut pas bouger la
caméra !
Cocher « Enable motion Detect » et « Email Alarm »
Et éventuellement : FTP Alarm : si on a paramétré un site FTP
Option : Configuration FTP : Permet d’envoyer les photos capturés sont internet via la liaison FTP (file transfert
protocole).
Chaque fournisseur d’accès internet (FAI) donne le droit à un espace pour créer sont site sans supplément de
prix) : utiliser cet espace en activant la fonction dans votre « espace abonné », donner un nom à votre site (qui servira de répertoire de sauvegarde pour vos photos).
Si vous avez déjà un site, vous pouvez créer un répertoire qui servira seulement aux photos sans interaction avec le
reste.
La fonction « Téléchargement image maintenant» permet d’envoyer des images sur le FTP tous les n secondes (peut être
intéressant pour afficher la webcam sur un site), on peut choisir le nom du fichier JPG
FILEZILLA :
Un programme simple et gratuit pour accéder en FTP à un site s’appelle « FILEZILLA »
Une fois intallé : fichier/gestionnaire de site/nouveau site
Entrée le nom de l’accés FTP (chez free, c’est par exemple : ftpperso.free.fr)
Port 21, serveur : FTP, authentification : normale, identifiant et mots de passe (fournis par votre FAI)
Etape 3 :Réglage du parefeu et NAT de la box
Maintenant il ne reste plus qu’a créer une règle de « translation d’adresse réseau » sous nommé NAT dans les
box si on veut pouvoir accéder à la caméra depuis internet .
On crée une règle comme ceci :
Pour la SFRBOX (NB4) : il faut
aller dans « réseau » puis « NAT », pour un autre modèle, chercher dans l’aide (ou google) avec des mots clés comme « NAT », « ouvrir un port »,
« réglage parefeu de la box »…
- On donne un nom à la
règle,
- si on ne sait pas si
c’est le port entrant ou sortant qu’il faut ouvrir, on met « les 2 », logiquement ici, c’est le TCP qui sert.
- Type « port »,
car on ouvre un port seul (pas une plage de port)
- Port externe :
numéro du port qui servira pour accéder à la caméra depuis l’extérieur, il faut mieux choisir 80 ou un port supérieur à 8000 en général (peu utilisé par d’autres applis).
Si vous avez plusieurs caméras, il faut un port externe différent
par caméra
- Adresse de
destination : l’adresse IP de la caméra sur votre réseau interne (d’où l’obligation de figer l’adresse IP et ne pas laisser le routeur choisir une adresse)
- Port de
destination : 80 si on ne l’a pas changé dans la configuration de la caméra (c’est le port « http » par défaut)
Pour FREE : allez
sur le site « portail.free.fr », rubrique « mon compte ».
S’identifier avec son compte FREE
Aller dans la rubrique « Ma freebox » puis « configurer mon routeur FREEBOX » puis
« redirection/baux DHCP »
Pour accéder à votre caméra depuis internet : on tapera une adresse qui ressemble à :
Mon_nom_de _domaine.dyndns.com (pas de : XXXX si le port externe est 80)
ou Mon_nom_de _domaine.dyndns.com :8880
Si on a une adresse IP connue, cela donne :
xxx.xxx.xxx.xxx :8880 (avec les chiffres de l’adresse IP à la place des « xxx » et 8880 si c’est le port
choisi)
Remarque : cela ne fonctionne pas depuis votre réseau interne chez SFR, c’est normal, le routeur ne veut pas boucler
sur lui-même, pour accéder à la camera de chez vous, il faut taper l’adresse réseau interne (192.168.1.100 par exemple)
Proxy pour accéder à la caméra depuis un point d’accès qui bloque la connexion :
Au cas ou le point d’accès internet vous interdit les adresses du type « adresse :port », on passera par
un proxy (c’est un site qui permet passez outre certaines limitations et permet de cacher sa vraie identité) : le meilleur que j’ai pu tester actuellement (fin 2009) est :
http://gleeto.com/
Accéder à l’image de la caméra depuis n’importe quel explorateur internet :
Si vous n’utilisez pas Internet Explorer, utiliser « sign in mobile phone » pour être en mode
« push server »
Pour que cela fonctionne avec un pocket PC, il vaut mieux avoir le port 80 en port externe (car l’IE pour pocket PC
n’aime pas les adresse avec un port ( :XXXX)
Pour les smartphones (Iphone, Android) , il y a plein d’applis comme CAMVIEWER ou mieux IP CAM VIEWER
Choisir « Maygion V3 » en type de caméra.
