Ce tuto peut aider à paramètrer une Caméra IP wifi (ou filaire) :
J'ai écrit ce guide pour cette caméra IP wifi motorisée sur 2 axes chinoise que l'on trouve sur EBAY pour moins de 100$ fournie avec une notice en anglais mal traduit.
Ce tuto peut servir pour d'autres caméras IP, les menus et fonctions seront un peu différentes.
Les thèmes abordés dans ce tuto seront :
- le branchement et la mise en service
- le paramètrage de l'adresse IP, des paramètres WIFI, les paramètres FPT (envoi de photos capturées)
- paramètrage de la box (parefeu, NAT) pour pouvoir visualiser la vidéo à partir d'internet sur ordinateur, telephone, iphone, ...
Première étape : le branchement et la mise en service
1 : brancher l’adaptateur secteur
2 : brancher le cordon réseau au routeur et à la caméra (c’est mieux même si on veut une connexion wifi ensuite)
3 : installer et lancer le programme joint sur le CD « IP CAM Tool » (il donne l’adresse réseau le la camera)
Faire un double clic sur la caméra à régler (ou entrer l’adresse dans la barre d’adresse de internet explorer,( attention il n’y aura pas toutes les fonctions dans
mozilla, opera ou autre)

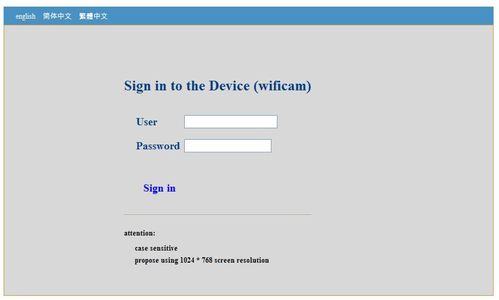

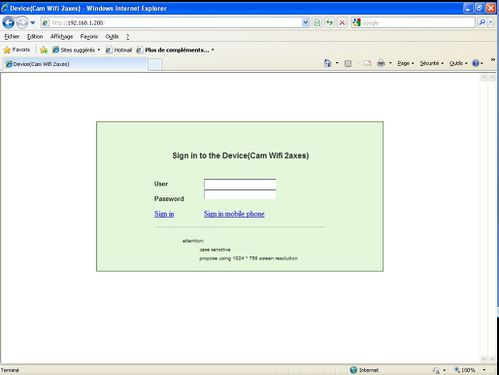

On arrive sur la page login : user : admin, (pas de mot de passe), cliquer sur « sign in »
On arrive sur la page principale, régler la taille de capture, tourner, …
Internet Explorer peut demander l’installation d’un activeX, il faut accepter.
Si IE vous dit qu’il n’accepte pas cet activeX (non signé ou truc du genre), il faut modifier les paramètres par défaut de
IE :
Outils/options internet/sécurité/personnaliser le niveau
Rubrique activeX : autoriser les contrôles précédemment…, autoriser les scriptlets, demander les contrôles non signés puis fermer IE
complètement et réessayer… çà devrait fonctionner cette fois.
Sous Windows 7 64bits, les activeX ne semblent fonctionner que en utilsisant une version 32bits de Internet Explorer :
"C:\Program Files (x86)\Internet Explorer\iexplore.exe"
http://www.themadhermit.net/how-to-get-the-foscam-fi8918w-wireless-pan-and-tilt-ip-camera-to-work-in-internet-explorer-9-on-windows-7/
Etape 2 : paramètrage
On va maintenant parametrer (cliquer sur sumit pour valider les pages modifiées) :
Live Vidéo :juste pour
revenir à la page de la vidéo
Multi device :si on a
plusieurs caméra du même type, on affiche les vidéo en mosaïque dans une seule fenêtre.
Sur ce bouton on a accès également à :
« Upgrade firmware » : mise à jour du micro logiciel, http://vidcox.com/downloads/IPcam
« Restore factory » : reset complet des paramètres et retour en mode « usine »,
« Reboot « : redémarrer
Network : réglage des
paramètres réseau :
- Basic network settings, soit on laisse le
routeur définir une adresse dynamique , soit on entre un adresse et les paramètres adaptés à son routeur (en cas d’erreur il faudra faire un reset sous la caméra)
On peut laisser par défaut mais une adresse IP fixe est obligatoire si on veut voir sa camera sur internet : à l’extérieur de son réseau.
Pour SFR :
Adresse IP : 192.168.1.xxx (ou xxx est une valeur de votre choix comprise entre 200et 250 pour ne pas géner le DHCP)
Masque : 255.255.255.0 (les trois premiers groupes doivent être ceux de la passerelle)
Passerelle (gateway = votre box) : 192.168.1.1
DNS (le serveur qui donne le nom des sites via leur adresse IP) : on redirige sur la box : 192.168.1.1
Port HTTP : 80 (par défaut)
Pour FREE :
Adresse IP : 192.168.0.xxx (ou xxx est une valeur de votre choix comprise entre 200et 250 pour ne pas géner le DHCP)
Masque : 255.255.255.0 (les trois premiers groupes doivent être ceux de la passerelle)
Passerelle (gateway = votre box) : 192.168.0.254
DNS (le serveur qui donne le nom des sites via leur adresse IP) : actuellement c'est : 212.27.40.240 (secondaire : 212.27.40.241)
Port HTTP : 80 (par défaut)

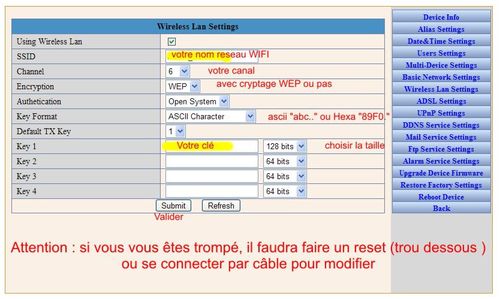

- Wireless lan settings (réglage du WIFI)
Toutes les infos sont dans la page configuration wifi de votre routeur (cryptage…)
- ADSL setting : je n’ai pas eu
besoin d’y toucher
- UPnP : je n’ai pas eu besoin
d’y toucher
- DDNS : si vous avez une adresse
IP INTERNET FIXE (pas la 192.168….., çà c’est celle du réseau de votre maison ou bureau) : alors pas besoin (si vous
ne savez pas, demander à votre fournisseur d’accès FREE, orange, Alice, …)
Si votre IP n’est pas fixe, ouvrez un compte gratuit chez dyndns.com (ou http://freedns.afraid.org pas testé mais semble mieux et complètement gratuit) et
remplir les cases avec vos identifiant.
Personnellement, lorsque j'étais chez SFR (ex NEUF), pas d’IP fixe, mes identifiants DYNDNS sont dans ma SFR BOX (NB4), donc pas besoin de les renseigner à nouveau dans la camér.
Actuellement je suis chez FREE = "IP fixe" donc çà n'est plus vraiment necessaire (si on arrive à mémoriser son adresse IP attribuée par le FAI).
Audio /video : je ne sais pas
la différence avec «Live vidéo » (le premier)
System :Paramètres
système :
- Device Info : version logiciel et matériel
- Alias setting : choisir un nom à la caméra
- Date & time : heure et fuseau horaire
- Users settings : choisir / changer les login et mot de passe (administrateur : tout les droits, operator : droit limités à la vision et rotation,
visitor : juste le droit de regarder mais pas le droit de tourner ni faire autre chose
Other : envoi de mail, envoi FTP, alarme, …

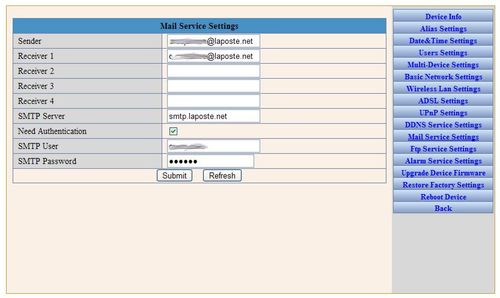

Mail service : fonction super cool, la caméra vous envoie un mail si un mouvement est détecté (avec photo en pièce jointe) :
Fonctionne très bien avec mail « laposte.net », (je n’ai pas réussi avec GMAIL…), mettre votre identifiant et votre mot de passe comme sur capture d’écran (user sans le @laposte.net)

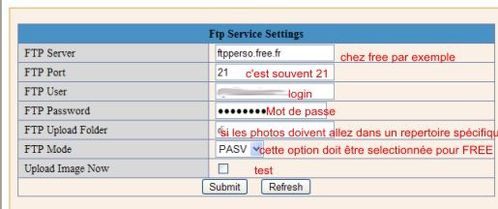

FTP service : Permet d’envoyer les photos capturés sont internet via la liaison FTP (file transfert protocole)
Chaque fournisseur d’accès internet (FAI) donne le droit à un espace pour créer sont site sans supplément de prix) : utiliser cet espace en activant la fonction dans votre
« espace abonné », donner un nom à votre site (qui servira de répertoire de sauvegarde pour vos photos).
Si vous avez déjà un site, vous pouvez créer un répertoire qui servira seulement aux photos sans interaction avec le reste.
La fonction « upload image now » permet d’envoyer des images sur le FTP tous les n secondes (peut être intéressant pour afficher la webcam sur un site), je ne sais pas si on peut
choisir le nom du fichier JPG

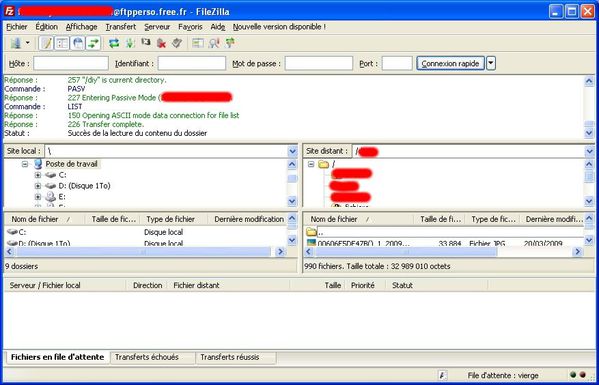

Un programme simple et gratuit pour accéder en FTP à un site s’appelle « FILEZILLA »
Une fois intallé : fichier/gestionnaire de site/nouveau site
Entrée le nom de l’accés FTP (chez free, c’est par exemple : ftpperso.free.fr)
Port 21, serveur : FTP, authentification : normale, identifiant et mots de passe (fournis par votre FAI)
Alarm service :
Permet d’activer le détecteur de présence, utiliser l’entrée et la sortie câblée (prise sur la caméra), de choisir les événements en cas d’alarme (envoi de mail,…), choisir la
fréquence d’envoi d’images.
Maintenant il ne reste plus qu’a créer une règle de « translation d’adresse réseau » sous nommé NAT dans les box si on veut pouvoir accéder à la caméra depuis internet
Pour la SFRBOX (NB4) : il faut aller dans « réseau » puis « NAT », pour un autre modèle, chercher dans l’aide (ou google) avec des mots clés comme « NAT »,
« ouvrir un port », « réglage parefeu de la box »…
On crée une règle comme ceci :
- On donne un nom à la règle,
- si on ne sait pas si c’est le port entrant ou sortant
qu’il faut ouvrir, on met « les 2 », logiquement ici, c’est le TCP qui sert.
- Type « port », car on ouvre un port seul
(pas une plage de port)
- Port externe : numéro du port qui servira pour
accéder à la caméra depuis l’extérieur, il faut mieux choisir 80 ou un port supérieur à 8000 en général (peu utilisé par d’autres applis)
- Adresse de destination : l’adresse IP de la
caméra sur votre réseau interne (d’où l’obligation de figer l’adresse IP et ne pas laisser le routeur choisir une adresse)
- Port de destination : 80 si on ne l’a pas changé
dans la configuration de la caméra (c’est le port « http » par défaut)
Pour accéder à votre caméra depuis internet : on tapera une adresse qui ressemble à :
Mon_nom_de _domaine.dyndns.com (pas de : XXXX si le port externe est 80)
ou Mon_nom_de _domaine.dyndns.com :8880
Si on a une adresse IP connue, cela donne :
xxx.xxx.xxx.xxx :8880 (avec les chiffres de l’adresse IP à la place des « xxx » et 8880 si c’est le port choisi)
Remarque : cela ne fonctionne pas depuis votre réseau interne, c’est normal, le routeur ne veut pas boucler sur lui-même, pour accéder à la camera de chez vous, il faut taper l’adresse
réseau interne (192.168.1.100 par exemple)
Proxy pour accéder à la caméra depuis un point d’accès qui bloque la connexion :
Au cas ou le point d’accès internet vous interdit les adresses du type « adresse :port », on passera par un proxy (c’est un site qui permet passez outre
certaines limitations et permet de cacher sa vraie identité) : le meilleur que j’ai pu tester actuellement (fin 2009) est : http://gleeto.com/
Accéder à l’image de la caméra depuis n’importe quel explorateur internet :
Si vous n’utilisez pas Internet Explorer, utiliser « signin mobile phone » pour être en mode « push server »
Pour que cela fonctionne avec un pocket PC, il vaut mieux avoir le port 80 en port externe (car l’IE pour pocket PC n’aime pas les adresse avec un port ( :XXXX)
Une application spécifique pour Pocket PC est jointe sur le CD de la caméra.
Comme dit précédemment, Internet Explorer est nécessaire pour le paramétrage car cette caméra utilise les « activeX » pour accéder à la plupart des fonctions.
Si cela aussi ne fonctionne pas (j’en doute) on peut y arriver en mode « capture d’un instantané »

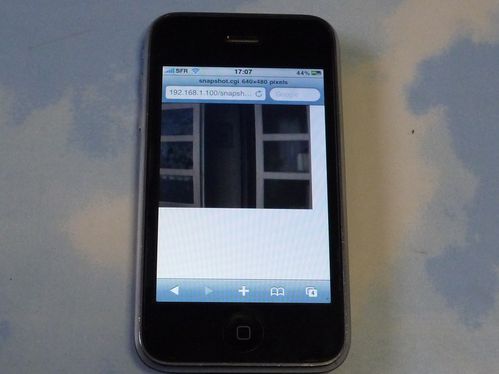

Il est néanmoins possible d’afficher la vue de la caméra (image fixe capturée) avec n’importe qu’elle autre explorateur en utilisant la ligne de commande :
xxxxxxx/snapshot.cgi
Cela donnera :
Mon_nom_de _domaine.dyndns.com :8880/snapshot.cgi
Ou 192.168.1.100/snapshot.cgi en interne
Cela fonctionne très bien : testé sur WII, Iphone, pocket PC, mac, mozilla
(il faut bien sur rafraichir manuellement la fenêtre, bouton à coté de la barre d’adresse)
Une fenêtre va s’ouvrir pour demander le login/mot de passe (admin/rien par défaut)
Bien sur on peut sauver ce lien en favoris, çà évitera une frappe fastidieuse…
Mise à jour de la caméra (firmware, …) :
http://vidcox.com/downloads/IPcam
Attention si votre caméra n'est pas
exactement celle-ci, le chargement d'un firmware non adapté peut la rendre inutilisable (brickage)
J’espère que ce tuto vous a aidé
