Voilà ma quatrième imprimante 3D, les progrès dans ce domaine sont de plus en plus intéressants, voilà les principales caractéristiques de celle-ci  : la  ZoneStar Z10M2

Elle a entre autre :

- une très grande capacité de 300 x 300 x 400mm.

- une interface multi-langue (via mise à jour du Firmware)

- une structure renforcée aluminium et galets de moteurs adaptés

- "SuperBase" : plateau en verre équipé d'un revêtement améliorant l’accroche de la pièce (mais surtout qui laisse décrocher la pièce sans besoin de spatule lorsque le plateau à refroidi).

- double motorisation et double fin de course de l'axe Z (hauteur)

- double extrusion (2 bobines de filament simultanément) vers une buse d'extrusion commune qui permet de faire de magnifiques dégradés de couleur.

Elle est disponible chez Gearbest à 343€ actuellement à 326€ et 6€ de transport  (fête de 11/11):

ZONESTAR Z10M2 Mixed Color Fast Assemble Large Size Dual Extruder 3d Printer

Avec le coupon GBZ10M2, vous aurez une reduction de 9€

ou  VPB0EPN824857 qui fera -18€ (6%)
Et si vous profitez de l'offre groupée avec une bobine de filament 1kg PLA  dans le lien proposé : les frais de port baissent à 0€ seulement pour ensemble (soit moins de 328€ avec une bobine de 1kg de PLA )

Pour info, elle est fournie avec 2 échantillons de 10m de filament de couleurs différentes : on va pas loin avec çà.

edit :02-2019

Il y a depuis peu un modèle à 3 bobine qui existe : je ne l'ai pas testée mais celà semble un beau challenge d'imprimer en 3 couleurs et réaliser toutes les teintes de dégradés...

ZONESTAR Z9M3 Trois Couleurs Mélangées Rapides Assembler 300X300X400MM Grand Format d'Imprimante 3D (elle coûte 500€ actuellement)

Petite parenthèse  :

Gearbest est un site chinois de vente en ligne : il est à ce jour un site fiable (pas de problème particulier personnellement après plein de commandes : bon service commercial mais peu de service technique), les objets vendus sont de toute sorte et de toutes qualités (gadgets, accessoires informatique, électrique grand public, électroménager, bricolage...), le paiement s'effectue par virement international (paypal ou autre similaire), le site étant hors Europe il est possible que vous ayez à acquitter des frais de douane (environ 25% de la valeur) pour des achats de moins de 40€, c'est presque jamais taxé, les délais de livraison sont en général entre 10 et 20 jours.

Pour les objets chers : préférer "Priority line" ou mieux :  les objets livrés à partir d'entrepôts européens : du coup, il y a peu de risque d'avoir des frais de douane et le transport est plus rapide.

Il y a maintenant une déclinaison française de ce site "fr.gearbest.com", légèrement plus cher et moins de choix mais en entrepôt européen : les frais de douane sont déjà payés et la livraison est bien sur plus rapide.

ZONESTAR est une marque chinoise qui a fait ces preuves dans le domaine des imprimante 3D (pour particuliers et pros).

Ils ont un site CN/EN, un facebook (avec peu de choses dessus) et une chaine Youtube

Traduction des caractéristiques "officielles"  :

(sous réserves d'erreurs)

Marque: ZONESTAR
Type: Machine complète, Métal
Modèle: Z10M2
Matériau de la structure: Aluminium Extrusion
Plateau de la plateforme: Verre revêtu
Quantité de la buse: Simple
Diamètre de la buse: 0.4mm
Température de la buse: 170-275 Degrés
Taille maximum d'impression: 300X300X400mm
Epaisseur de la couche: 0.1mm
Impression hors ligne par carte mémoire: Carte TF
Ecran LCD: Oui
Vitesse d'impression: 150 mm/s
Température de la plate-forme: Température ambiante à 100 degrés
Filament compatible : Fibre de carbone, Filaments flexibles, PLA flexible, Nylon, PC, PETG, PLA, Plastique souple
Diamètre du matériau: 1,75 mm
Langue: Néerlandais, Anglais, Français, Allemand, Italien, Portugais (via changement de firmware)
Format de fichier: 3DS, G-code, JPG, STL
Précision de positionnement sur l'axe XY: 0.012mm
Précision de positionnement sur l'axe Z: 0.0025mm
Tension: 110V / 220V
Puissance max : 240w

Logiciel compatible : Craftware, Cura, Repetier-Host
Support du système: Linux, Windows, OSX
Certificat: CE, FCC, RoHs
Type de connection : Carte TF, USB

Poids du produit: 12,5000 kg
Poids de l'emballage : 13,5000 kg

Dimensions du produit: 53,50 x 53,00 x 59,00 cm

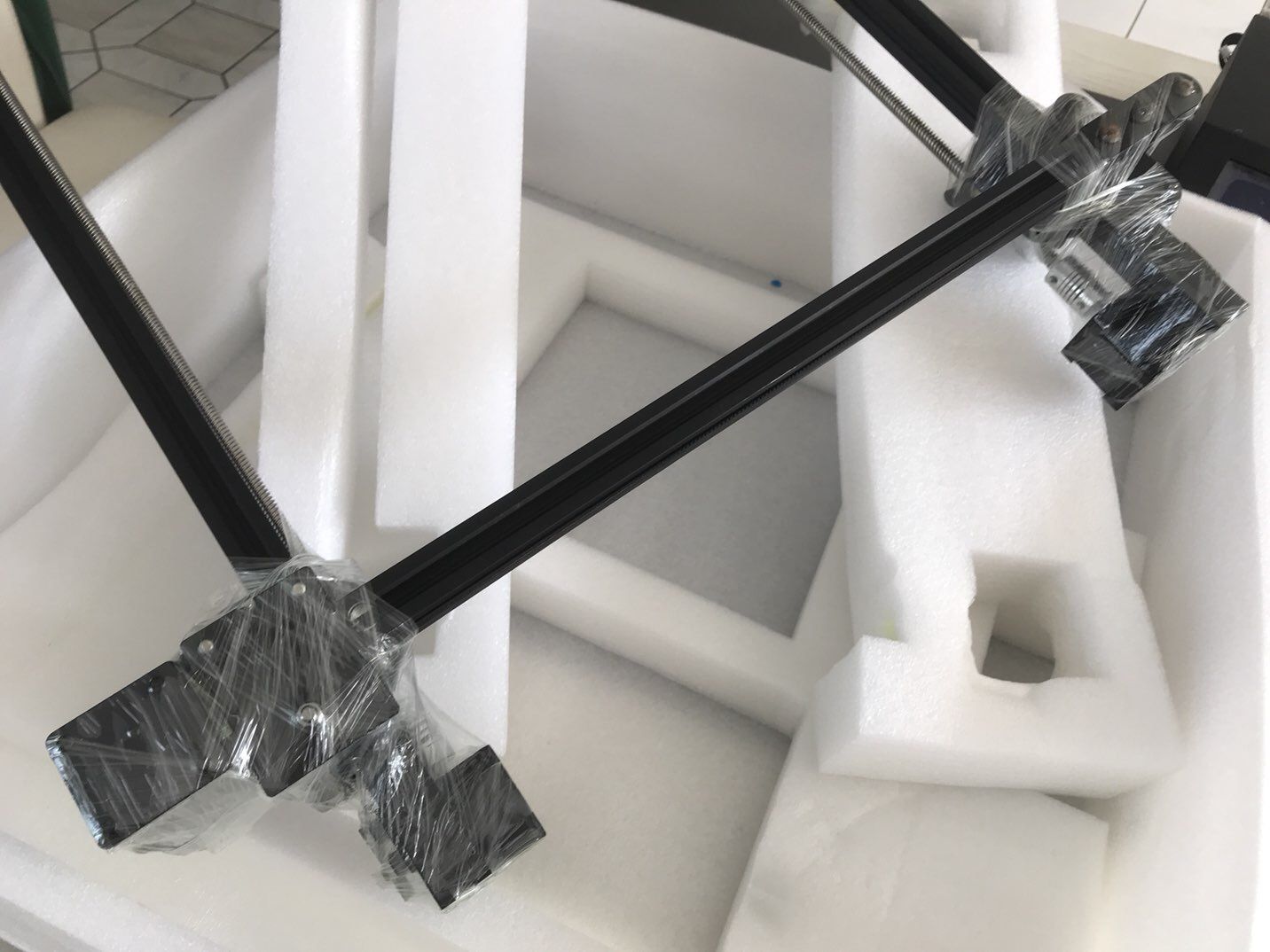

Déballage de la machine  :

Comme on le voit dans la vidéo 1 : le paquet est sérieux avec de bonnes protections de transport et elle est équipés de quelques accessoires sympa (pince, clé Allen, buse de rechange, filament...).

On peut néanmoins regretter :

- Un seul support de filament fourni

- Peu de filament inclus (juste de quoi réaliser des petits tests)

- il manque une clé plate de 10 pour ajuster les jeux de galets

Les notices sur la carte mémoire sont bien réalisées.

Assemblage et carte mémoire de la machine :

Dans cette partie, je vous montre le contenu de la carte SD fournie, la notice de montage et comment réaliser l'assemble avec les outils fournis : rien de compliqué, il faut un petit quart d'heure pour le faire consciencieusement.

Il n'y a aucun problème, l'assemblage est très simple et les cordons sont parfaitement adaptés (bien que très justes en longueur...)

- 2 vis M4 dessous

- 2 vis M4 pour les cotés

- 3 vis pour la tête d'impression

- environ 15 prises à brancher

- 2 tube Teflon à mettre dans les raccords rapides (entre les extrudeurs et la buse chauffante)

Le contenu de ma carte mémoire qui m'a provoqué des soucis d'impression offline (reboot de l'imprimante en cours d'impression) : mais les fichiers ne sont pas corrompus : copiée dans une autre carte, tous fonctionne parfaitement : lien MEGA

Le site officiel : http://www.zonestar3d.com

Régler la machine et imprimer une pièce à partir de la carte mémoire :

Extrait traduite du PDF "Tips for Mixed color extruder (for Marlin Firmware) - V1 .pdf"

Q: Ce qui est différent en «mode de mixage automatique» 0, 1 et 2.

A: Si “Mode de mélange automatique” = 0, vous pouvez définir le ratio MANUELLEMENT sur
menu ”Réglage -> E1 pourcent (le pourcentage d'extrudeuse n ° 1)”.

Si “Mode de mélange automatique” = 1, cela signifie que l'imprimante alimentera le filament de l'extrudeuse n ° 1 et l'extrudeuse n ° 2 vers l'extrémité chaude dans un mode de mélange linéaire automatiquement. L'algorithme est E1pourcentage = (progrès imprimé * 70% + 15%) : çà marche moyennement on n'est pas de 0 à 100% de dégradé de l'un vers l'autre !

Si “Mode de mélange automatique” = 2, cela signifie que l'imprimante est en mélange aléatoire : pas de dégradé mais des lignes aléatoirement de la couleur 1 ou 2 tout le long de l'impression

Mise à jour du firmware :

Le firmware sera mis à jour grace au logiciel sur la carte mémoire ou :

Le lien pour les firmwares officiels :  https://drive.google.com/open?id=0B9Z1DbrxfqbpT1l1STRmbGdKaE0

Et théoriquement la machine "redémarre" avec votre nouveau Firmware....

Utilisation de la machine en mode connecté avec Repetier  :

Repetier est a mon avis le meilleur programme de gestion d'impression 3D qui existe, il est :

- gratuit

- il prends en charge une grande partie des machines car souvent basées sur un firmware Marlin (hélas, ma précédente machine Alfawise ne l'était pas...)

- il est complet tout en étant très ergonomique et facile d'utilisation

- il accepte d'autres trancheurs en tant que "plugin" (le plus connu étant CURA)

Je ne vais pas expliquer dans le détail ce que fait ce logiciel car j'en ai parlé dans d'autres articles mais il faut juste savoir que c'es un trancheur (slicer en anglais) :

- Repetier n'est pas un logiciel de création 3D, vous trouverez des millions de modèles gratuits sur internet : sur l'excellent site Thingiverse entre autre, ou utiliser Paint3D (installé sur Windows10), ou un logiciel gratuit (Blender ...) ou un logiciel pro (Inventor...).

- vous importez un fichier de géométrie 3D : c'est à dire un fichier qui décrit une forme en 3 dimensions (par exemple un cube ou une navette spatiale suivant votre niveau artistique !!), le fichier "STL" est le plus universel.

- Dans Repetier, vous avez renseigné les caractéristiques physiques de votre machine (dimensions, capacité de chauffe , nombre de buses...) : toutes ces informations sont dans la notice de l'imprimante.

- Grace à ces informations, le logiciel vous guide pour transformer le fichier 3D en un objet imprimable (à la dimension souhaitée, dans la direction d'impression souhaitée, avec un taux de remplissage et motif de remplissage adapté car cela ne sert à rien de faire des pièces pleines : un remplissage à 15 ou 20 % est souvent parfait...

- vous gérer aussi la température du plateau, la température d'extrusion, des supports si la pièce à une forme bizarre, une aide à l'accroche "Brim" (contour) ou "raft" (radeau) qui éviteront que la pièce se décolle avant la fin de l'impression surtout si elle est plus haute que large.

- une fois que ces réglages sont fait, le programme va envoyer (ou créer un fichier) de code machine "GCOD" couche par couche (ou tranche par tranche : d'ou le nom de trancheur à votre imprimante 3D.

- vous pourrez en cours de fabrication, adapter les température, vitesse de ventilation, vitesse d'execution...

Paramétrage de Repetier (extraits de la notice fournie et que l'on retrouve sur le lien)

Lien "How to slice dual color 3d model by the CuraEngine of repetier-host":
https://drive.google.com/open?id=0B9Z1DbrxfqbpdHNneFh1RERPQ1k

Vous remarquerez que pour une impression bicolore, il faut faire une tour (Create Wipe and Prime Tower).

Cette tour permet de purger (en partie) le filament fondu de la dernière couleur pour l'impression bicolore car cette imprimante à une seule buse ou 2 filaments cohabitent ce qui permet le dégradé, une imprimante avec 2 buse séparées n'aura pas besoin de tour (tower) mais sera aussi incapable de faire du dégradé.

C'est également intéressant de lire le document : "Tips for Mixed color extruder (for Marlin Firmware) - V1 .pdf"

A ce propos j'ai actuellement du mal à faire fonctionner le mode "automix mode : 1" dégradé automatique (pas très dégradé sur l'ensemble de la pièce) et le mode "Virtual Extruder" (imprime rien actuellement).

Vous pourrez me dire en commentaire si ces modes fonctionnent chez vous, il y a certainement un petit paramètre caché que j'ai oublié !

Les filaments :

je vous conseille dans mon ordre de préférence de filament :

- PLA (bioplastique dur mais cassant si il est fin : idéal pour les pièce de décoration) : plateau à 50°C, extrusion à 190°C

- PETG (polyethylene terephthalate glycol : assez rigide et peu cassant : idéal pour les pièces avec un peu de solicitations mécaniques, des perçages...) : plateau à 70°C, extrusion à 210°C

- TPU (Polyurethane souple : souple à très mou suivant la marque : idéal pour les protections souples, les butées...) : plateau à 80°C, extrusion à 220°C

- ABS (acrylonitrile butadiene styrène : pas très rigide, resistant à la déformation) : compliqué à imprimer car il a beaucoup de retrait ; il se déforme et se décolle du plateau facilement : plateau à 100°C, extrusion à 210°C

- HIPS (polystyrene haut densité) : comme l'ABS en pire, il se dissous dans le limonène (mais personne à çà chez lui...)

- il y en a plein d'autres (PLA chargé en bois, bronze, carbone, ....nylon, soluble dans l'eau.....)

Pour les marques, je n'en conseille aucune, les filaments de marque ont certainement des caractéristiques meilleures que les filaments à 20€ la bobine de 1kg mais je ne suis pas sur que la différence de prix soient forcément justifiée.

Je dois juste vous prévenir que le PLA devient cassant si il est trop vieux (>2ans) surtout si il est conserver à la lumière, dans la chaleur...., il vaut mieux ne pas faire trop de stock et le conserver à l'abri.

Autres photographies :

Améliorations :

Lien vers mes molettes améliorées : https://www.thingiverse.com/thing:3191658

Lien vers support de bobine à poser : https://www.thingiverse.com/thing:2602111

Mon nouveau support de bobine à clipser : https://www.thingiverse.com/thing:3223654

Conclusion  : 18.5/20

Très belle imprimante avec une magnifique conception mécanique, elle est certainement une des meilleures actuellement (supérieure à la CREALITY CR-10 qui était la référence actuelle)

Points positifs

+ le rapport qualité prix de cette imprimante 3D est très correct : 350€  pour une si grande imprimante avec double extrusion, c'est super

+ la capacité (taille de la zone de travail) est géniale : 300*300*400 mm c'est très grand

+ Elle est pratiquement entièrement assemblée, le reste de l'assemblage est facile à faire et rapide

+ elle a un excellent ratio encombrement globale / taille de la zone de travail

+ la structure en profilés alu est parfaitement rigide et la qualité de fabrication est sans fautes

+ l'impression est d'excellente qualité

+ le plateau chauffant est extrêmement performant :  grande efficacité, la chauffe est rapide (moins de 5 minutes pour 70°C) et le revêtement "SuperBase" est une réussite : la resistance est moulée sur une plaque en alu pour diffuser parfaitement la chaleur et est collé sur une plaque de verre traitée qui donne une bonne accroche et une parfaite planéité (et aide au décollage une fois refroidi).

+ quelques accessoires (fil PLA, buse de rechange, clés de montage, pince coupante PRO...)

+ firmware très abouti avec possibilité de mettre en français l'affichage

+ les notices et guides fournis sont très bien réalisés

+ les ventilateurs sont peu bruyant (elle est bien mieux que mes 3 précédentes machines sur ce point)

+ double moteur Z avec double fin de course

Elle a aussi des points négatifs (mais peu)

- le support de bobine fourni est petit, pas pratique et il en faut un deuxième !

- problème d'impression offline avec la carte fournie (formatage ?)

- les câbles de liaisons sont vraiment trop justes en longueur (comme toujours ce serait mieux avec quelques centimètres de plus ;) )
